Fahrzeugortung per Funk mit einem LoRa-WAN oder Bluetooth-Ortungsmodul
LoRa ist eine neue Funktechnologie für die es seit Frühjahr 2015 einen
offiziellen Standard gibt.
Mit dem LoRa-Ortungsmodul können mobile Objekte jeder Art über ein zentrales
LoRa-Gateway innerhalb eines Areal und je nach Geländeform in einem Radius
von bis zu 10km per Funk überwacht werden, ohne das dafür eine SIM-Karte
benötigt wird.
Bei BLE Bluetooth Low Energy handelt sich um eine sehr stromsparende
Version von Bluetooth.
Dadurch ergeben sich neuartige Anwendungen für ein Wireless-Personal-Area-Network (WPAN)
das sowohl Inhouse als auch Outdoor einsetzbar ist und bis zu 10 Jahre autark funktioniert.
Das Bluetooth-Ortungsgerät oder auch Smartphone kann dabei alle Bluetooth-Sender
innerhalb des Empfangsbereiches in seiner Umgebung identifizieren und überwachen.
Einsatzbereich des LoRa-WAN Ortungsmodul
Das LoRa-WAN Ortungsmodul eignet sich hervorragend zur Identifizierung, GPS-Ortung und automatischen Bestandserfassung von mobilen Objekten wie z.B. Container, Wechselbrücken und Trailer innerhalb von großen Betriebsgeländen, Bergbau-Minen, Tagebauen oder großen Baustellen. Zusätzlich kann das Gerät über externe Sensoren Füllstände, Temperaturen und beliebige andere Messwerte übermitteln. Über das zentrale LoRa-WAN Gateway (Empfangsstation) können so innerhalb des Betriebsgeländes hunderte LoRa-WAN Ortungsgeräte in Echtzeit überwacht werden. Das LoRa-WAN Ortungsgerät realisiert GPS-Ortung, Routenverfolgung, Geofence-Sektorenüberwachung, Fahrtenbuch, Fahrzeugdaten und Betriebsstundenzähler.
Einsatzbereich des Bluetooth Ortungsmodul
Das Bluetooth-Ortungsmodul eignet sich hervorragend zur Identifizierung von mobilen Objekten wie z.B. Container, Wechselbrücken und Trailer die ebenfalls mit einem Bluetooth-Sender ausgerüstet sind. So kann unser Bluetooth-fähiges GPS-Ortungsmodul im LKW per Bluetooth feststellen welcher Anhänger an der Zugmaschine hängt. Alternativ kann der Fahrer dazu auch sein Smartphone mit unserer Ortung-App verwenden. Am Anhänger wird einfach ein kleiner wetterfester Bluetooth-Sender befestigt, der keine SIM-Karte benötigt und somit auch keine laufenden Kosten verursacht. Über das Bluetooth-Ortungsmodul lässt sich so der gesamte Transportweg der Ware im Trailer über die Zugmaschine verfolgen, inklusive GPS-Ortung, Routenverfolgung, Geofence-Sektorenüberwachung und Fahrtenbuch.
Einbau des LoRa-WAN und Bluetooth Ortungsmodul in Fahrzeug und KFZ

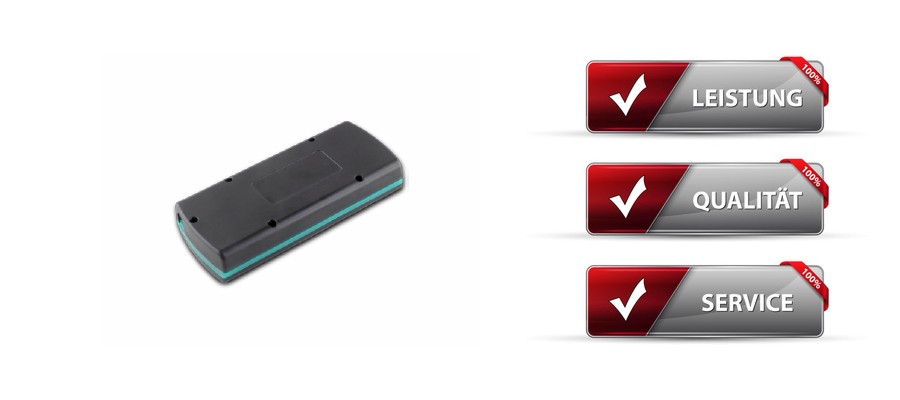

Das LoRa-WAN-Ortungsmodul und das Bluetooth-Ortungsmodul haben ein robustes IP67 Kunststoffgehäuse und sind so für den dauerhaften Einsatz in Fahrzeugen, Trailern, Wechselbrücken und Containern jeder Art geeignet. Mit einem Stecker können externe Sensoren wie z.B. PIR-Sensor, Näherungssensor, Drucksensor, Reed-Relais usw. angeschlossen werden. Der Einbau ist absolut unkompliziert da keine externen Antennen erforderlich sind. Je nach Einsatzzweck werden die LoRa-WAN und BluetoothOrtungsmodule mit oder ohne Bordspannung (autark) betrieben. Das LoRa-WAN Gateway wird an einem zentralen Platz des zu überwachenden Areals installiert. Optional können auch mehrere Gateways eingesetzt sowie eine Stabantenne verwendet werden, um den Überwachungsradius zu vergrößern oder die Signalqualität zu verbessern.
Konfiguration und Einstellungsmöglichkeiten
Das LoRa-WAN und Bluetooth-Ortungsmodul kann je nach Gerätetyp serienmäßig per LoRa, Bluetooth-BLE, iBeacon, RF, ANT, GPRS und GPS kommunizieren. In der Regel wird nur die Serien-Nr. des LoRa-WAN und Bluetooth-Ortungsmodul übertragen, wodurch die Datenmenge äußerst gering ist. Die Übertragung erfolgt in Zeitintervallen oder in Echtzeit.
- Bewegung EIN und AUS
- Bordspannung EIN und AUS
- Richtungswechsel xx°
- Wegstrecke xxxx Meter
- Zeitintervall alle xx Sekunden
- Rüttelsensor=ON
- Beschleunigungssensor=ON
- Still-Alive-Meldung alle 24 Stunden
Einstellbare Meldungen und Alarme
Folgende Alarme und Meldungen können beim wiederaufladen GPS-Ortungsmodul eingestellt und auf jede beliebige Email weitergeleitet werden. Alarme werden gesendet bei:
- Bewegung EIN - mit Zeitfenster einstellbar
- Abschleppen des Fahrzeug (Beschleunigungssensor)
- Verlassen eines Geofence-Sektor z.B. Betriebsgelände - mit Zeitfenster einstellbar
- Erreichen eines Geofence-Sektor z.B. Grenzregion - mit Zeitfenster einstellbar
- Geschwindigkeitsübertretung z.B. ab 80 km/h
- KFZ-Batterieausfall z.B. < 10V
- Signaleingang am Eingang des GPS-Ortungsmodul z.B. Alarmkontakt
Integrierter Notstrom-Akku für bis zu 10 Jahre Standby
Im LoRa-WAN und Bluetooth-Ortungsmodul ist eine Lithium Primärbatterie Typ-AA integriert, die eine Laufzeit von bis zu 10 Jahren ermöglicht, abhängig vom eingestellten Sendemodus.
- ca. 15 Tage im Dauerbetrieb bei Bewegung (Echtzeitortung)
- ca. 6 Wochen alle 30 Minuten 1 Positionsmeldung(Intervallortung)
- ca. 6 Monate alle 4 Stunden 1 Positionsmeldung (Intervallortung)
- ca. 1 Jahr bei 1 Positionsmeldung pro Tag (Intervallortung)
Weltweite Datenübertragung in jedem GSM-Mobilfunknetz
Über unser Webportal können Sie mit dem vor Ort installierten LoRa-WAN-Gateway alle LoRa-WAN-Ortungsgeräte innerhalb des LoRa-WAN überwachen. Ebenso können Sie in unserem Webportal alle Bluetooth-Ortungsmodule sowie alle mobilen Objekte mit Bluetooth-Sender überwachen. Das ist äußerst komfortabel wenn weitere GPS-Ortungsgeräte oder Smartphones ebenfalls überwacht werden sollen, denn Sie benötigen so für alle mobilen Objekte nur ein Webportal. Da die LoRa-WAN und Bluetooth-Sender per Funk mit dem zentralen Ortungsmodul kommunizieren und ihre Positionen melden, werden nur kleinste GPRS-Datenmengen übertragen, wodurch die Datenübertragungskosten äußerst gering sind.
Unsere LoRa-WAN und Bluetooth-Ortungsmodule sind für Trailer, Anhänger, KFZ und Fahrzeuge jeder Art wie LKW, Transporter, PKW und Auto, Nutzfahrzeuge, Baumaschinen und Landmaschinen geeignet.
